Handmatige bediening van zonwering en rolluiken

Voor knikarmschermen, uitvalschermen en screens, oogwindwerk met slingerstang (buiten):

Oogwindwerk met slingerstang, buitenbediening

Een oogwindwerk is een mechanische overbrenging die de doekrol in beweging brengt. Aan de overbrenging zit een oog waarin een slingerstang kan worden gehangen waarmee het mechanisme in gang kan worden gezet.

Om de krachten die handmatig overgebracht moeten worden te verlagen, zit er in de overbrenging vaak een vertragingsmechanisme. Hierdoor neemt de uit te oefenen kracht maar ook de snelheid van wikkelen af.

De slingerstang wordt in het oogwindwerk geplaatst. Door een draaibeweging van de hand beweegt de slinger en wordt het scherm in beweging gezet.

Slingerstangen zijn verkrijgbaar in verschillende lengtes, afhankelijk van de montage hoogte van het product en de lengte van de bediener.

Voor screens, rolluiken en uitvalschermen:

de bandopwinder:

Een bandopwinder is een rol met daarin een veersysteem. Deze veer zorgt er voor dat het band terug oprolt om de rol. Voor de meeste toepassingen binnen is er ook een behuizing geplaatst rondom dit systeem (niet bij uitvalschermen).

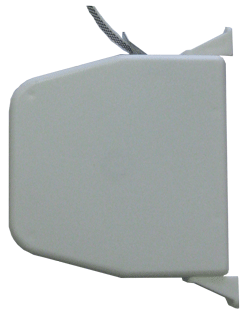

bandopwinder gesloten voor rolluik en screen

Voor de buitengebruik (vooral bij uitvalschermen, komt bij screens maar komt weinig voor) betreft het een open systeem.

bandopwinder  gesloten voor rolluik screen en uitvalschem
