Rolluiken meten

 maatnemen rolluik        Meten van zonwering type rolluik

Maten worden bepaald in mm.

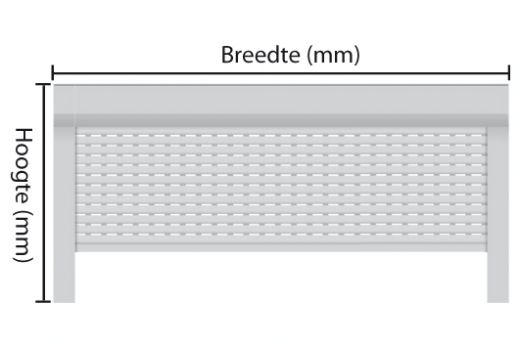

Rolluiken; breedte en hoogte

Bepaal ten eerste of het rolluik in (tussen de muren) of op de dag (op de muur) gemonteerd wordt.

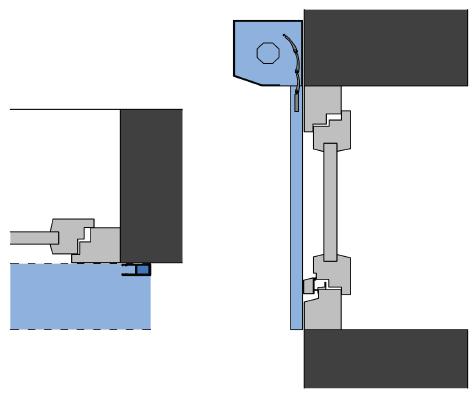

 OP DE DAG MONTAGE

Rolluik met standaard geleiders (HTF)
Breedte:
- neem de dagmaat van het kozijn in de breedte ( is tussen de muren) plus minimaal 120 mm
Hoogte:
- neem de dagmaat van het kozijn in de hoogte ( is tussen de muur en de vensterbank) plus minimaal de kastmaat (zie tabellen).
Indien er zich aan de onderzijde geen vensterbank is, kan een extra hoekprofiel worden besteld met dezelfde breedte als het rolluik.

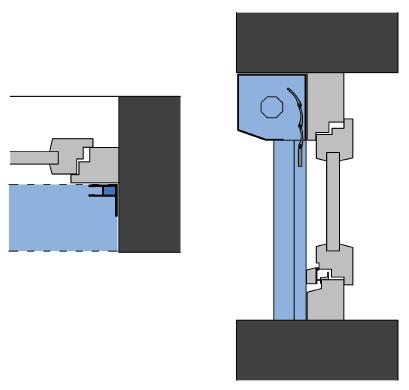

IN DE DAG MONTAGE

Rolluik met zijgeleiding met flens (LHTF)
Breedte:
- neem de dagmaat van het kozijn in de breedte ( is tussen de muren) minus 5 mm
Hoogte:
- neem de dagmaat van het kozijn in de hoogte ( is tussen de muur en de vensterbank) minus 5 mm
Indien er zich aan de onderzijde geen vensterbank is, kan een extra hoekprofiel worden besteld met dezelfde breedte als het rolluik.

LET OP: de kast (zie tabellen) van het rolluik komt voor het glas als u in de dag monteert.

Rolluikkastmaten in mm
Maximale rolluikhoogte type XS
Kastmaat 137 150 165 180 205
Geleiderhoogte (mm)     963    1350     1735   2220    3395
Totale hoogte (mm)  1100     1500   1900 2500 3600
Maximale rolluikhoogte type XL
Kastmaat 137 150 165 180 205
Geleiderhoogte (mm)   863   1250   1635 2020  2995
Totale hoogte (mm)   1000   1400    1800   2200    3200

Bediening rolluiken

Rechts of links (van buiten gezien), altijd aan de binnenzijde, standaard d.m.v. band met bandopberger of elektrisch, naar keuze met schakelaar of met afstandsbediening. Omdat het pantsergewicht soms te hoog is voor bandbediening ca. > 4 m² adviseren wij zeker in deze gevallen te kiezen voor elektrische bediening.
